GCK系列低压抽屉式开关柜适用于额定工作电压400V、交流50Hz三相三线、三相四线系统,作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电,馈电,无功功力补偿,电能计量,照明及电动机集中控制之用。
本产品性能符合GB7251-97和JB/T9661-1999等标准,并参照IEC439国际标准。
GCK柜体框采用FA28组装而成,利用联角板定位螺栓连接的无焊接结构,零部件的成尺寸,开孔尺寸设备间隔实际模数化,模数为E=20MM,柜架分成母线、功能单元、电缆三个相互隔离的区间,可防止事故扩和便于电维修。
GCK抽屉柜柜体的有效高度为1800MM,抽屉的高度模数为200、300、400、500、600及200/2,最多可装入18个1/2 200抽屉的安装空间大,且能满足四级开关的要求。抽屉间隔垂直,母线室及电缆室均有效地隔离,以满足用户的要求。

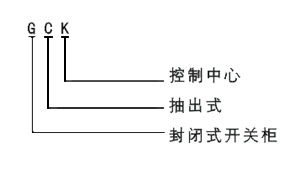

产品型号及含义 | 技术参数 | |
额定工作电压Ue | 400V | |
额定绝缘电压Ui | 390V | |
额定电流水平母线 | 1600-4000A | |
垂直母线 | 1250A | |
额定短时耐受电流水平母线 | 80KA | |
垂直母线 | 50KA | |
额定峰值耐受电流水平母线 | 176KA | |
垂直母线 | 105KA | |
防护等级 | IP3X |
电流等级 | 630A | 1000A | 1500A | 2000A | 2500A | 3150A | 3150A |
宽 | 600 | 800 | 1000 | 800 | 1000 | 800 | 1000 |
深 | 600 | 600 | 600 | 800 | 800 | 1000 | 1000 |
高 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
