XGL型动力配电箱,由冷轧钢板焊接而成的封闭式结构,单面操作,维修配电箱分A、B型两种结构,A型为单独箱,B型为排列组合箱,XGL型动力箱适用于三相交流额定工作电压400V,作为动力控制及配电之用。
XGL系户内封闭式靠墙装置,具有单面开门操作和维修的低压配电设备,箱体采用全钢板结构具有较高的强度。
XGL主电路方案根据不同用途灵活多变,可以单独使用,也可以任意排列拼装使用。排列拼装时主母线贯通其间,为电源联接提供方便。
产品主电路有45个不同的方案组成,作为电源变压器和控制电动机受电,配电、母联、双电源供电、整流、电压变换、功率因数补偿和照明之用。

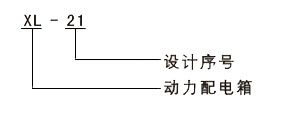

产品型号及含义 | 技术参数 | |
额定工作电压 | 400V | |
额定绝缘电压 | 660V | |
额定工作电压 | 50Hz | |
额定开断电压 | 30KA | |
最大工作电流 | 630A | |
外壳防护等级 | IP30 |
序号/尺寸 |
QGBD外形尺寸(mm) H(高)B(宽)L(深) | ||
1 | 1600 | 600 | 400 |
2 | 1600 | 600 | 450 |
3 | 1700 | 700 | 400 |
4 | 1700 | 700 | 450 |
5 | 1700 | 600 | 400 |
6 | 1800 | 800 | 450 |
注:可定制 |
